实验1 · 配置VLAN

本文章用于记录本人的计算机网络实验

实验目的：为销售部（Sales）和研发部（Tech）分别配置他们所属的VLAN，以达到分组的效果

实验预览 · 网络拓扑结构

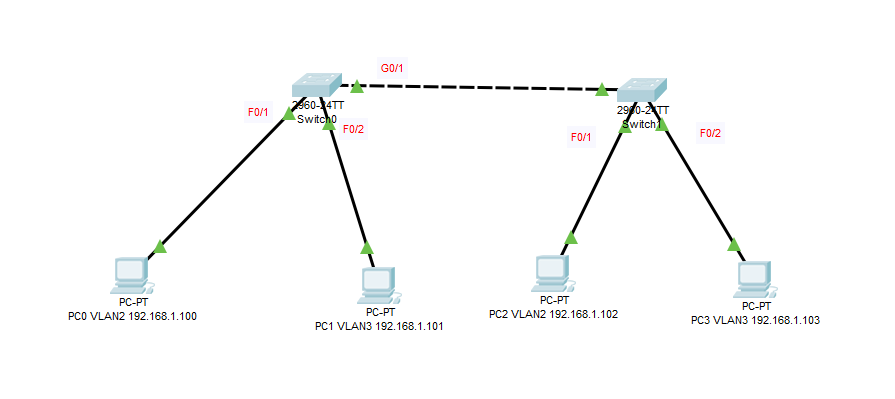

拓扑结构

首先在PT中搭建好以上拓扑结构 我们接下来的实验步骤是按照图片上的命名进行的，实际操作中也可以自己修改名称

步骤1 · 配置Switch0

1. 首先是打开Switch0的命令行，进入交换机的配置模式 enable configure terminal

2. 由于我们需要搭建2个vlan，所以先为两个vlan命名，一个名为Sales，一个名为Tech vlan 2 name Sales vlan 3 name Tech

3. 接着观察Switch中与PC连接好的两个接口，分别将它们设置为vlan2 和 vlan3

   	//以下是配置f0/1接口的过程
   	interface f0/1
   	switchport mode access
   	switchport access vlan 2
   	no shutdown
   	exit

   	//以下是配置f0/2接口的过程
   	interface f0/2
   	switchport mode access
   	switchport access vlan3
   	no shutdown
   	exit


4. 然后设置两个交换机相连的接口为Trunk模式

   	//以下是配置g0/1接口的过程
   	interface g0/1
   	switchport mode trunk
   	no shutdown
   	end


步骤2 · 配置Switch1

实际上，两个交换机的配置基本相同，只是接口名称可能有改变了

1. 首先是打开Switch1的命令行，进入交换机的配置模式 enable configure terminal

2. 由于我们需要搭建2个vlan，所以先为两个vlan命名，一个名为Sales，一个名为Tech vlan 2 name Sales vlan 3 name Tech

3. 接着观察Switch中与PC连接好的两个接口，分别将它们设置为vlan2 和 vlan3

   	//以下是配置f0/1接口的过程
   	interface f0/1
   	switchport mode access
   	switchport access vlan 2
   	no shutdown
   	exit

   	//以下是配置f0/2接口的过程
   	interface f0/2
   	switchport mode access
   	switchport access vlan3
   	no shutdown
   	exit


4. 然后设置两个交换机相连的接口为Trunk模式

   	//以下是配置g0/1接口的过程
   	interface g0/1
   	switchport mode trunk
   	no shutdown
   	end


步骤3 · 检查VLAN是否配置完好

在Switch0和Switch1的特权模式下分别输入指令： show vlan brief 通过下图可见，两个交换机的vlan情况和我们的目标一致，其中vlan2 和 vlan3 都是与我们配置的接口相符

switch0

switch1

实验思考

通过使用PC0（192.168.1.100 属于Sales）去ping PC1（192.168.1.101 属于Tech）和PC2（192.168.1.102 属于Sales），我们可以知道搭建VLAN的效果

那么，为什么会出现这样的情况呢？

涉及网络层的ARP协议

因为vlan的两个域分别是两个不同的广播域，PC0的ARP广播发送不到另外的一个广播域当中，因此也获取不了另一个广播域中主机的MAC地址，所以数据发送不出去。
